Интегрированная система безопасности «Микрос»

Интегрированная система безопасности «Микрос» (ИСБ) предназначена для технического обеспечения охраны объектов от внешних и внутренних источников опасности. ИСБ объединяет в своём составе систему охранно-тревожной сигнализации, контроля и управления доступом, охранного телевидения, оперативно-диспетчерской связи, громкоговорящей связи, органы управления и администрирования.

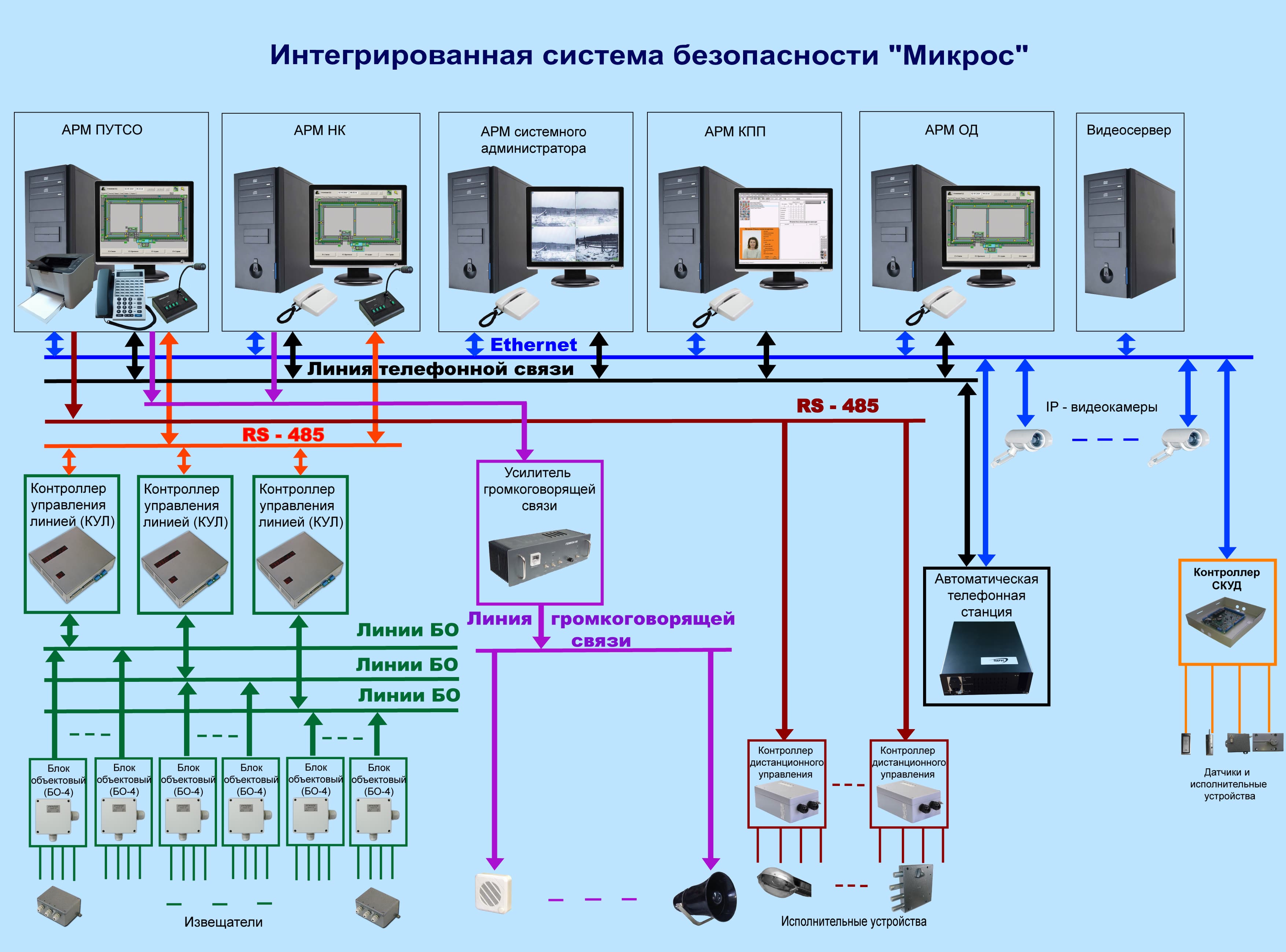

В состав ИСБ входят:
ИСБ обеспечивает:
  • комплексную безопасность при помощи контроля состояния технических средств охраны и надзора объекта с большой протяженностью периметра;
  • контроль и управление доступом на территорию объекта и локальные участки при помощи точек доступа;
  • оповещение лиц, находящихся на объекте охраны при помощи речевых, звуковых и световых оповещателей;
  • оперативно-диспетчерскую связь сотрудников охраняемого объекта посредством учережденческой автоматической телефонной станции;
  • функционирование систем ИСБ посредством источников бесперебойного питания;
  • функционирование на базе аппаратных и программных средств;
  • возможность наращивания качественных и количественных характеристик систем и устройств, входящих в ИСБ, за счёт расширения аппаратных и программных средств ИСБ;
  • возможность диагностики (самодиагностики), отказоустойчивости и восстанавливаемости программно-аппаратных средств, а также информирования оператора о возникновении сбоев и прерываний их работы в ИСБ;
  • совместимость между собой программных и аппаратных средств изделий и материалов, входящие в состав ИСБ без дополнительных средств для функционирования ИСБ.
Органы управления и администрирования ИСБ строятся посредством автоматизированных рабочих мест (АРМ) пользователей, обеспечивающих управление системами ИСБ, контроль состояния программных и аппаратных средств систем ИСБ, конфигурирование и администрирование систем ИСБ.
Для управления и администрирования в состав ИСБ входят следующие АРМ:
  • АРМ пульта управления техническими средствами охраны (ПУТСО);
  • АРМ начальника караула (НК) («Комплект начальника караула»);
  • АРМ контрольно-пропускного пункта (КПП);
  • АРМ оперативного дежурного (ОД);
  • АРМ системного администратора;
  • и другие.
АРМ ПУТСО обеспечивает:
  • контроль и управление техническими средствами охраны и исполнительными устройствами, расположенными на периметре объекта и в помещениях, с использованием интерактивной электронной схемы объекта на мониторе;
  • отображение сведений о неисправности оборудования;
  • передачу звуковых и речевых сообщений на периметр и в помещения;
  • оперативно-диспетчерскую связь со всеми операторами АРМ ИСБ и вызывными панелями;
  • контроль состояния точек доступа;
  • управление точками доступа;
  • просмотр протоколов событий и состояния оборудования систем ИСБ;
  • блокирование локального управления точками доступа при тревожных событиях.
АРМ НК обеспечивает:
  • контроль и управление техническими средствами охраны и исполнительными устройствами, расположенными на периметре объекта и в помещениях, с использованием интерактивной электронной схемы объекта на мониторе;
  • отображение сведений о неисправности оборудования;
  • передачу звуковых и речевых сообщений на периметр и в помещения;
  • оперативно-диспетчерскую связь с оператором системы;
  • контроль состояния точек доступа;
  • управление точками доступа;
  • просмотр протокола событий и состояния оборудования систем ИСБ;
  • блокирование локального управления точками доступа при тревожных событиях.
АРМ КПП обеспечивает:
  • контроль и управление доступом через КПП;
  • контроль состояния проходного коридора КПП с помощью системы контроля и управления доступа (СКУД) и системы охранного телевидения (СОТ);
  • автоматическую идентификацию лиц, находящихся в проходном коридоре КПП, по электронному ключу (идентификатору);
  • отображение информации идентифицированного лица, находящегося в проходном коридоре КПП, на мониторе;
  • оперативно-диспетчерскую связь с оператором системы;
  • получение информации о времени входа сотрудников и посетителей на внутреннюю территорию объекта и выхода сотрудников и посетителей с внутренней территории объекта;
  • одновременный вывод видеоинформации от видеокамер, установленных в проходном коридоре КПП и на подходах к проходному коридору КПП, на мониторе с возможностью масштабирования отображаемой видеоинформации.
АРМ ОД обеспечивает:
  • отображение состояния системы охранно-тревожной сигнализации (СОТС) и СКУД в виде интерактивной электронной схемы объекта на мониторе;
  • отображение состояния СОТ на мониторе;
  • одновременный вывод видеоинформации от одной или нескольких видеокамер на соответствующие мониторы АРМ ОД с возможностью масштабирования отображаемой видеоинформации;
  • • оперативно-диспетчерскую связь с оператором системы.
АРМ системного администратора обеспечивает:
  • конфигурирование, администрирование и контроль функционирования систем ИСБ;
  • оперативно-диспетчерскую связь с оператором системы.
ИСБ осуществляет охрану объекта техническими средствами сбора информации от датчиков охранной сигнализации и кнопок тревожной сигнализации посредством блоков объектовых (БО) без применения каких-либо специальных дополнительных устройств (усилителей, ретрансляторов, конверторов и т.п.).

Максимальная протяжённость периметра охраняемого объекта 5000 м.

Информация о состоянии шлейфов сигнализации датчиков передаётся в ИСБ посредством модулей БО. Они подключаются к двухпроводной линии связи БО, по этой же линии осуществляется электропитание самих БО. Максимальная протяжённость одной линии БО – 2500 м. Количество линий БО - две. К концентратору плат блоков объектовых (КПБО) могут быть подключены один или два шлейфа сигнализации, к блоку БО-4 – до четырёх шлейфов сигнализации, которые являются адресуемыми в диапазоне от 1 до 96 в пределах одной линии БО. Обеспечена возможность древовидной топологии линии БО, причём ветвление доступно в любой точке линии БО и выполняется без установки каких-либо дополнительных электронных устройств. Отказ КПБО или БО-4 отличный от короткого замыкания линии БО, не приводит к отказу других КПБО или БО-4 и линии БО в целом.

Управление линиями БО, а также громкоговорящей связью и оперативной связью осуществляет контроллер управления линией (КУЛ). Управление осуществляется посредством команд, поступающих от ЭВМ АРМ системы, с которой КУЛ связан интерфейсом RS-485. По этому же каналу КУЛ передаёт в ЭВМ сообщения о событиях и состоянии устройств, которыми он управляет.КУЛ обеспечивает контроль и электропитание до 96 адресуемых шлейфов сигнализации в каждой из двух линий БО (суммарно 192 шлейфа).

В системе допускается использование до трёх КУЛ (суммарно 576 шлейфов).

Устройство вводно-защитное (УВЗ) обеспечивает подключение и защиту всех линий связи ИСБ от наводимых промышленным оборудованием и грозовыми разрядами импульсных помех напряжением до 1500 В.

ИСБ рассчитана на непрерывную круглосуточную работу.

В ИСБ реализована система самодиагностики, обеспечивающая быстрый и точный процесс поиска неисправных узлов и блоков. В программное обеспечение комплекса «Микрос-02» интегрированы панель диагностики и панель драйвера линии. В процессе совместного функционирования подсистем охранной и тревожной сигнализации, видеонаблюдения, комплекта начальника караула ведётся постоянная самодиагностика и дистанционный контроль работоспособности всех устройств каналов связи. Время обнаружения отказа охранной и тревожной сигнализации составляет 1,5 с. Результаты контроля индицируются на мониторах АРМ оператора ПУТСО и АРМ НК. При потере, восстановлении связи АРМ ПУТСО с АРМ НК их базы данных автоматически синхронизируются. Форматы баз данных являются специальными («закрытыми») и исключают возможность редактирования содержимого этих баз.

ЭВМ АРМ ПУТСО и ЭВМ АРМ КНК функционируют в режиме полного автоматического взаимного «горячего» резерва, то есть обеспечивается непрерывность работы охранной и тревожной сигнализации ИСБ при выходе из строя одной из них.

ИСБ обеспечивает ёмкость памяти для протоколов событий и сообщений для их записи и хранения в ЭВМ АРМ ПУТСО и копии этих протоколов в ЭВМ АРМ НК в течение 8 лет непрерывного функционирования. Программирование и перепрограммирование параметров ИСБ осуществляется пользователем с АРМ системного администратора.

Электропитание ИСБ осуществляется от двух независимых источников электропитания переменного тока напряжением 380/220 В частотой 50 Гц. Остальные независимые резервирующие источники электропитания с аккумуляторными батареями обеспечивают работу всего оборудования, входящего в ИСБ, на время не менее 1 ч.

Применяемое оборудование ИСБ отвечает требованиям электробезопасности по ГОСТ 12.1.030-81 и имеет элементы заземления в соответствии с СНиП 3.05.06-85 и ПУЭ.

Cрок службы оборудования ИСБ в соответствии с документацией на элементы составляет не менее 8 лет.
