Система охраны периметров и помещений "Микрос-02"

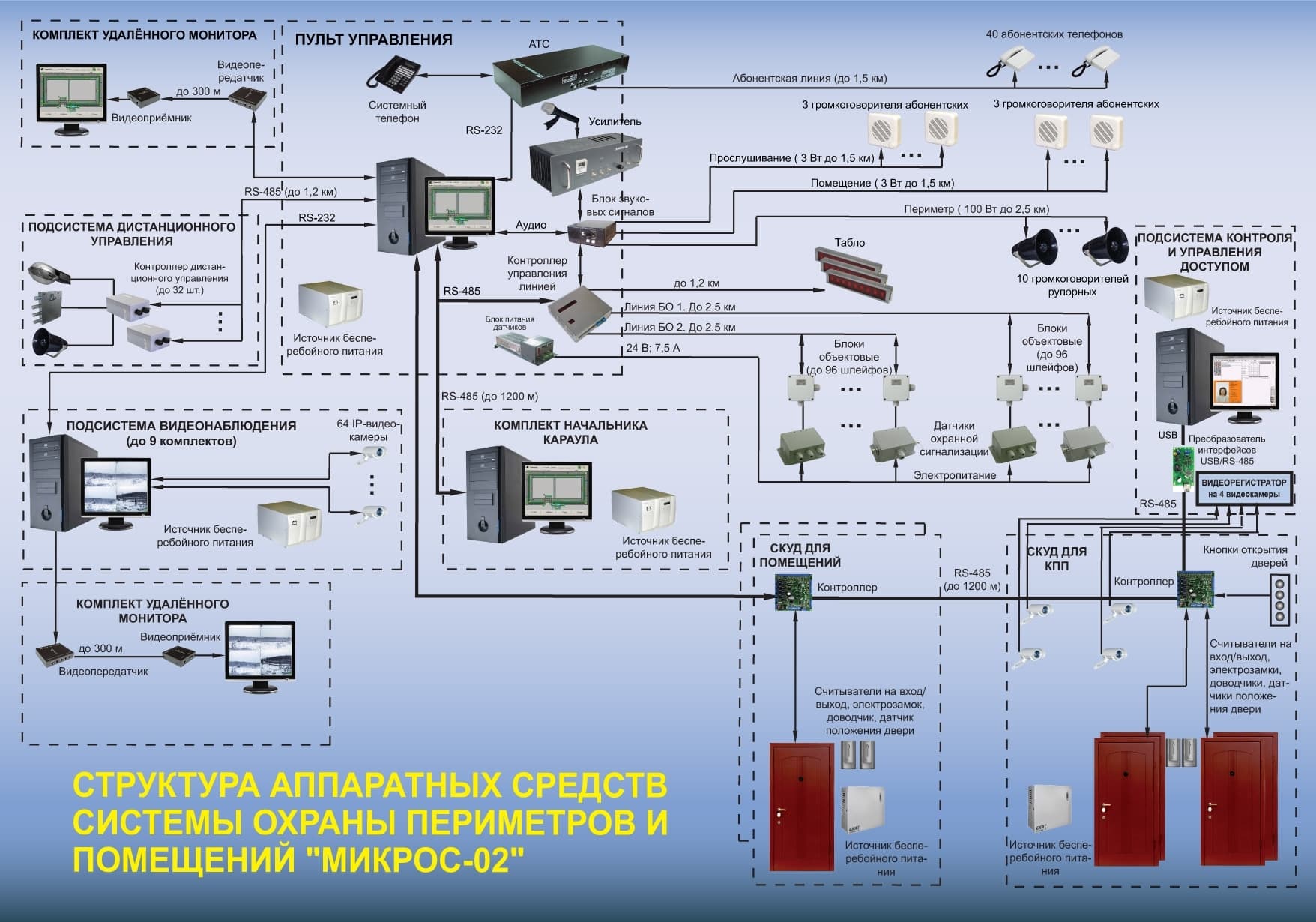

В состав системы входят:
- пульт управления;
- комплект начальника караула;
- система контроля и управления доступом;
- подсистема видеонаблюдения;
- подсистема дистанционного управления;
- подсистема односторонней громкоговорящей связи;
- подсистема оперативно-диспетчерской связи.
Система обеспечивает:
- комплексную безопасность при помощи контроля состояния технических средств охраны и надзора объекта;
- контроль и управление доступом на территорию объекта и локальные участки при помощи точек доступа;
- оповещение лиц, находящихся на объекте охраны, при помощи речевых, звуковых и световых оповещателей;
- оперативно-диспетчерскую связь сотрудников охраняемого объекта посредством автоматической телефонной станции;
- непрерывное функционирование системы посредством использования источников бесперебойного питания;
- возможность наращивания качественных и количественных характеристик подсистем и устройств, за счёт расширения аппаратных и программных средств;
- возможность диагностики (самодиагностики), отказоустойчивости и восстанавливаемости программно-аппаратных средств, а также информирования оператора о возникновении сбоев и прерываний их работы.
Охрана периметра и помещений объекта осуществляется посредством сбора информации от блоков объектовых (БО), шлейфы которых подключены к выходным контактам датчиков охранной сигнализации. Максимальная протяжённость одной линии БО – 2500 м. Количество линий БО - две. К концентратору плат блоков объектовых (КПБО) могут быть подключены один или два шлейфа сигнализации, к блоку БО-4 – до четырёх шлейфов сигнализации, которые являются адресуемыми в диапазоне от 1 до 96 в пределах одной линии БО. Обеспечена возможность древовидной топологии линии БО, причём ветвление доступно в любой точке линии БО и выполняется без установки каких-либо дополнительных электронных устройств. Отказ КПБО или БО-4 отличный от короткого замыкания линии БО, не приводит к отказу других КПБО или БО-4 и линии БО в целом.
Управление линиями БО, а также громкоговорящей связью и оперативной связью осуществляет контроллер управления линией (КУЛ). Управление осуществляется посредством команд, поступающих от ЭВМ системы, с которой КУЛ связан интерфейсом RS-485. По этому же каналу КУЛ передаёт в ЭВМ сообщения о событиях и состоянии устройств, которыми он управляет. КУЛ обеспечивает контроль и электропитание до 96 адресуемых шлейфов сигнализации в каждой из двух линий БО (суммарно 192 шлейфа).
