Cистема охранно-тревожной сигнализации

Система охранно-тревожной сигнализации обеспечивает:
  • информационную ёмкость - не менее 576 (контролируемых шлейфов сигнализации), информативность - не менее 6 для каждого контролируемого шлейфа (количество различных информационных сообщений);
  • контроль состояния шлейфов сигнализации объекта: на периметре, в зданиях и помещениях;
  • взятие под охрану, снятие с охраны и отбой тревоги датчиков охранной сигнализации (ДОС) и кнопок тревожной сигнализации (КТС), подключенных к шлейфам ИСБ;
  • автоматическое формирование извещений при изменении состояния шлейфов сигнализации;
  • формирование сигналов состояний шлейфов сигнализации: «Норма», «Тревога», «Неисправность»;
  • формирование сигнала «Тревога» для взятых под охрану шлейфов ДОС и КТС в случаях:
    • выхода параметров шлейфа сигнализации за пределы состояния «Норма»;
    • отключения блоков объектовых (БО) от линии БО или его неисправности;
    • короткого замыкания и перегрузки по току (более 200 мА) линии БО;
    • обрыва линии БО.
  • формирование сигналов блокировки точек прохода и исполнительных устройств СКУД;
  • отображение информации о состоянии шлейфов сигнализации в виде интерактивной электронной схемы объекта на устройства для отображения графической и текстовой информации АРМ пульта управления техническими средствами охраны (ПУТСО), АРМ начальника караула (НК) , АРМ оперативного дежурного и в общей комнате караула;
  • подключение охранных извещателей с «сухими»» контактами;
  • автоматическое ведение основной и резервной баз данных (конфигурация объекта, список часовых-операторов, протоколы и аудиозаписи) на ЭВМ АРМ НК, аналогичных базам данных на ЭВМ АРМ ПУТСО. В случае отказа ЭВМ АРМ ПУТСО компьютер АРМ НК автоматически возьмёт управление операциями с рубежами и участками на себя. При этом будут резервироваться все функции АРМ ПУТСО, кроме записи телефонных разговоров, с автоматическим сохранением базы данных на момент отказа технических средств.
В состав СОТС входят:
  • контроллер управления линией (КУЛ). Контроллер управления линией
    Предназначен для управления двумя линиями блоков объектовых (БО), табло, громкой связью, оперативной связью. Управление реализуется с соответствии с командами, поступающими из ЭВМ системы, с которой КУЛ связан последовательным интерфейсом RS-485. По этому же каналу КУЛ передаёт в ЭВМ сообщения о событиях и состояниях.
    КУЛ формирует специальные сигналы управления и питания для БО по двухпроводным линиям связи. К этим линиям БО подключаются методом параллельного включения неполярным способом. КУЛ постоянно опрашивает подключенные БО и получает от них информацию об их работоспособности и состоянии шлейфов сигнализации. К шлейфам сигнализации подключаются выходные контакты извещателей и кнопок тревожной сигнализации (КТС). При изменении состояния шлейфа с «Норма» на «Тревога» (или обратно) или при неполучении информации от БО о его работоспособности КУЛ немедленно посылает сообщение в ЭВМ о данном событии, где в соответствии с текущим состоянием объекта («взят» или «снят» с охраны) происходит обработка этого события.
    КУЛ реализует постоянный контроль за величиной протекающего тока в линии БО и при превышении допустимой величины отключает линию БО и посылает в ЭВМ сообщение о коротком замыкании линии и её отключении. Все взятые под охрану ДОС и КТС, подключенные к данной линии БО, переводятся в состояние «Тревога» с соответствующими системными процедурами (сирена, индикация на мониторе ЭВМ и табло, записи в протокол сообщений и т.д.).
    Конструктивно КУЛ изготовлен в металлическом корпусе и используется для эксплуатации в отапливаемых помещениях при следующих внешних условиях:
    • рабочая температура от плюс 5 до плюс 50° С;
    • степень защиты IP 20;
    • влажность 80% при температуре плюс 25° С;
  • блок объектовый-4 (БО-4). Предназначен для отслеживания состояния шлейфов и передачи информации о них по линии охранной сигнализации изделий «ИСБ Микрос» и «Микрос-02». Количество шлейфов, анализируемых блоком – 4 . Блок имеет светодиодный индикатор, по нему определяется работоспособность блока и состояние шлейфов. Блок эксплуатируется при следующих внешних условиях:
    • рабочая температура от минус 50 до плюс 50° С;
    • степень защиты IP 65;
    • влажность 98% при + 25° С;

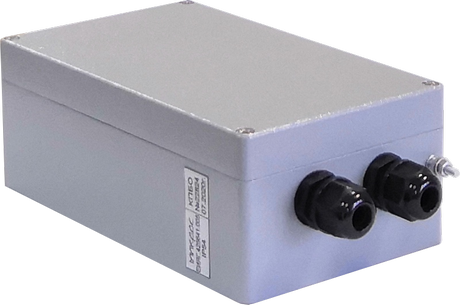

  • концентратор плат блоков объектовых (КПБО). Концентратор плат блоков объектовых (КПБО)Предназначен для отслеживания состояния шлейфов и передачи информации о них по линии охранной сигнализации изделий «ИСБ Микрос» и «Микрос-02». Количество шлейфов, анализируемых блоком – 2. Блок эксплуатируется при следующих внешних условиях:
    • рабочая температура от минус 50 до плюс 50° С;
    • степень защиты IP 65;
    • влажность 98% при + 25° С;
  • контроллер дистанционного управления (КДУ)
    (при необходимости). Предназначен для дистанционного управления устройствами, расположенными на территории охраняемого объекта. Количество коммутируемых каналов по заказу – 1, 2, 4. Коммутируемое напряжение 220 В переменное/постоянное. Ток коммутации не более 200 мА. КДУ предназначен для работы при следующих внешних условиях:
    • рабочая температура от минус 40 до плюс 50° С;
    • степень защиты IP 65;
    • влажность 98% при + 25° С.
  • плата защиты линий БО.
При необходимости оборудование может быть размещено во всепогодных монтажных шкафах и монтажных шкафах для помещений.
